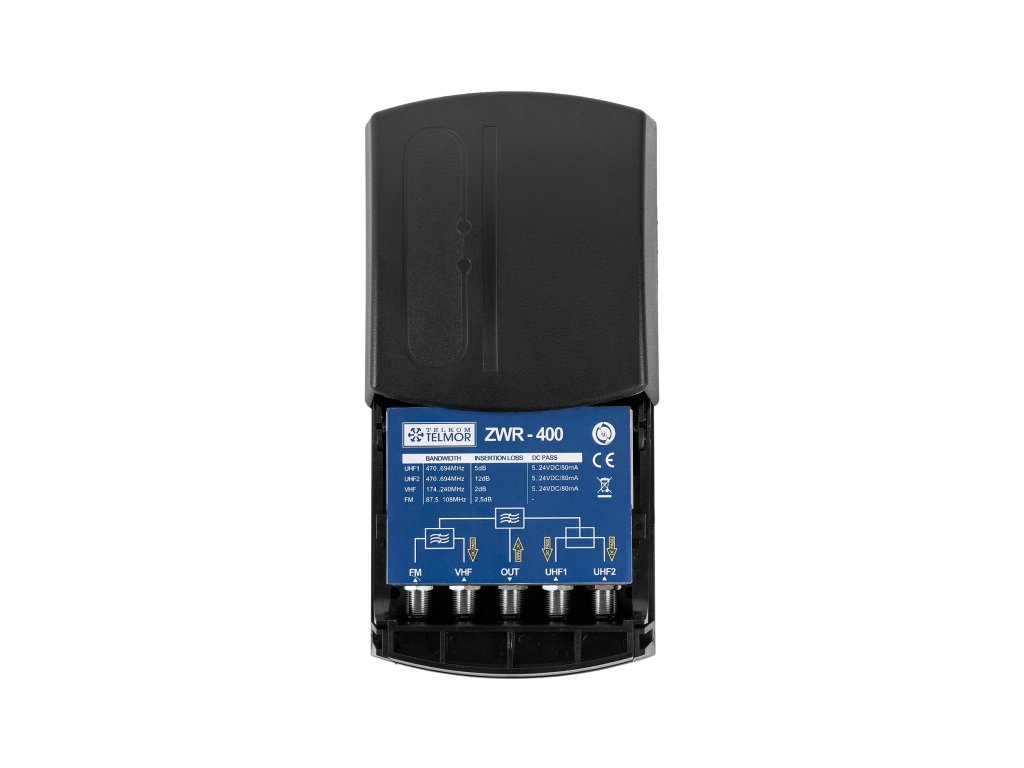

Antennaelosztó ZWR-400 Telkom Telmor

-


--------- Jellemzők ---------- Működési sáv és frekvencia: FM: 87,5-108 MHz; VHF: 174-240 MHz; UHF:








470-694 MHz Tápellátás átvitel függetlenül VHF, UHF1, UHF2 antenna bemenetekhez automatikus felismeréssel Kompakt és praktikus ház A csomagban található egy merevítő az antennaoszlopra történő felszereléshez Lengyel gyártmányú professzionális keresztváltó ---------- Műszaki adatok ---------- Működési sáv:
-

FM: 87,5-108 MHz - VHF: 174-240 MHz - UHF1:







470-694 MHz - UHF2: 470-694 MHz Átviteli csillapítás: - FM: 2,5 dB - VHF: 2 dB - UHF1: 5 dB - UHF2: 12 dB DC átmenő: VHF, UHF1, UHF2 - igen (FM - nem) Automatikus DC átmenő kapcsolás:






igen (VHF, UHF1, UHF2 esetén) Termék méretei: 87x75x22 mm Árbocfedél méretei: 128x109x45 mm Nettó súly árbocfedéllel együtt: 0,3 kg A ZWR-400 egy sávszűrő crossover négy bemenettel: FM, VHF, UHF1 és UHF2 és egy kimenettel. A készülék VHF és UHF TV-antennák és egy rádióantenna jeleinek hozzáadására szolgál. FM sávszélesség: 87,5-108 MHz, VHF: 174-240 MHz, UHF1 és 2: 470-694 MHz.
A ZWR-400 biztosítja a tápfeszültség átvitelét a bemenetről a VHF és UHF kimenetekre, lehetővé téve az antenna-előerősítők tápellátását.
Aktív antennák esetén a tápellátás automatikusan átkerül a megfelelő bemenetekre.
Passzív antenna csatlakoztatása esetén a feszültségátvitel blokkolva lesz azon a porton, amelyikhez csatlakoztatva van.

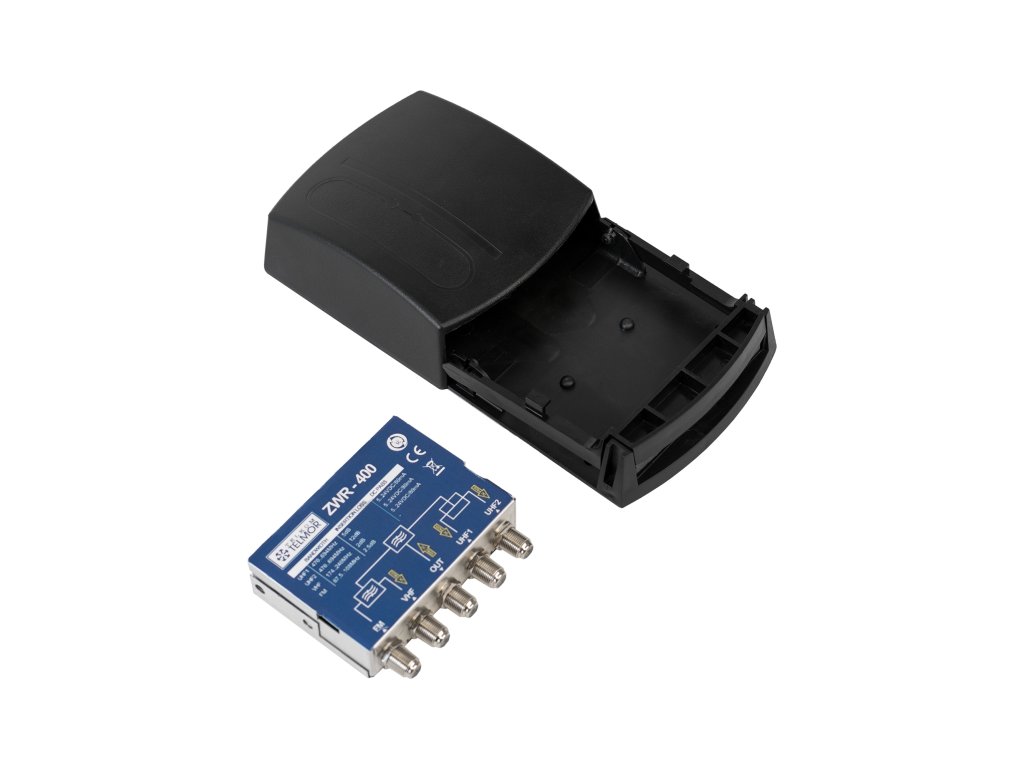

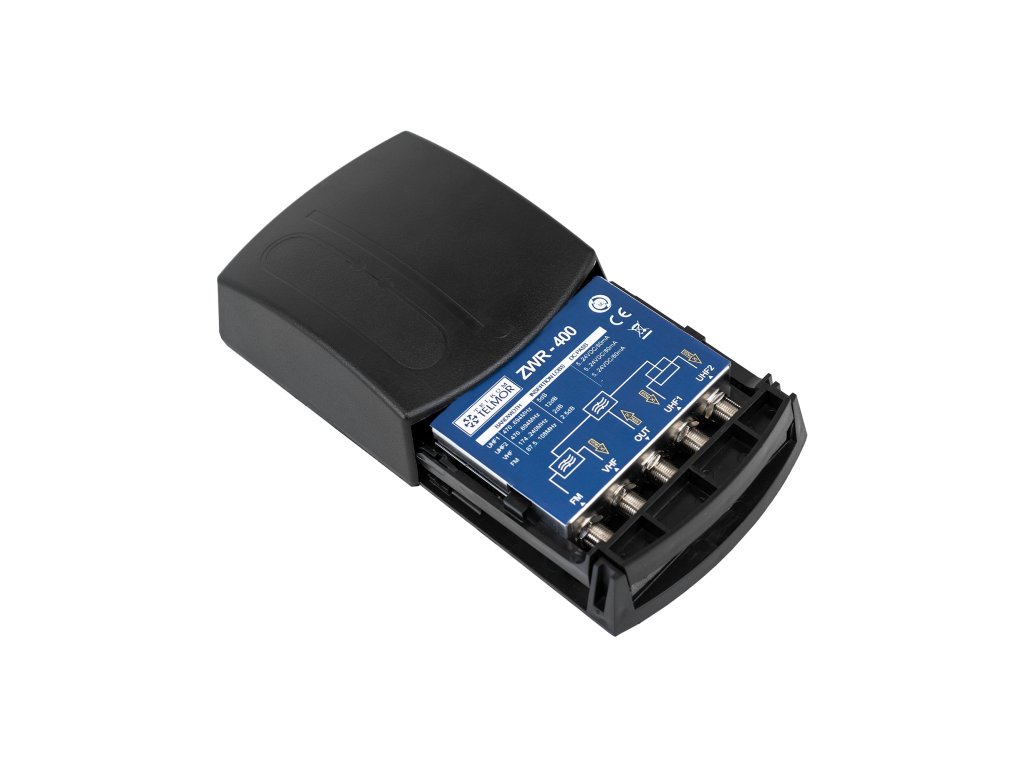

A Diplexer az antenna árbocára szerelhető a speciális, fröccsenésálló ABS háznak köszönhetően.
A Diplexer egy professzionális megoldás beépített SAW szűrő technológiával. Ez biztosítja, hogy a GSM/LTE és 5G jelek nem hatolnak be a berendezésbe.
Az UHF bemeneteken lévő szűrők használata lehetővé teszi a szélesebb UHF frekvenciatartományban működő passzív antennák használatát. Nincs szükség további szűrőkre vagy keresztkapcsolókra.
Az UHF2 port (nagyobb áteresztő sáv csillapítással) erősebb jeleket fogadó antennákhoz (háttérvilágítás, nagyobb teljesítményű adó) készült. Az ilyen otthoni telepítésnek köszönhetően további csillapítók vagy szelektíven hangolt erősítők nélkül vezérelhetjük a különböző teljesítményű jeleket.
A megoldást SMATV alkalmazásokhoz tervezték egy családi házakhoz. Nagyobb telepítésekhez a WWK sorozatú csatornaerősítők használatát javasoljuk.
