Erősítő WWK Alpha + Telkom Telmor

-






--------- Jellemzők ---------- Digitális jelfeldolgozás bemeneti készlet: FM, VHF/UHF 1-4, 32 csatornás szűrők Nagy szelektivitású szűrők - >35dB Max. kimeneti szint -




118dBµV UHF és VHF sávszűrés Új generációs LTE/5G szűrők Automatikus és manuális előerősítő beállítások Aktív antennatáp képesség (12V DC) Automatikus szabályozás




erősítésszabályozás (AGC) Minimális bemeneti szint 40dBµV-tól Automatikus kimeneti teljesítménykiegyenlítés Beállítható teljesítményveszteség korrekció a kábelen Alacsony energiafogyasztás <20W Nagy VFD kijelző -



2x16 karakter Gombos vezérlés az erősítő panelen Egyedi kimeneti szintbeállítás A bemeneti jelek teljesítménymérése Beépített,




Európai csatornaterv Automatikus bemeneti sávpásztázási funkció Beépített túlfeszültség- és rövidzárlatvédelem DAB (VHF átviteli sáv) üzemmód szintszabályozással AUX port modulátor vagy fejállomás csatlakoztatásához A -30 dB-es tesztpont lehetővé teszi bármilyen jelmérő csatlakoztatását, és ideális jelforrás optikai berendezésekhez is.

-




--------- Műszaki adatok ---------- Működési sáv: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB Működési frekvenciatartomány: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB) Erősítés:

(FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB) Erősítésszabályozás: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB) korrekció:

0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB) Szelektivitás: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB) Szétválasztás a bemenetek között:
>35 dB (VHF/UHF1-3, VHF/UHF-4/DAB) Bemeneti eltérés-csillapítás:


>10 (VHF/UHF1-3, VHF/UHF-4/DAB) Zajszám: <7 dB (FM) Maximális kimeneti szint (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB) Antenna előerősítő tápellátása:

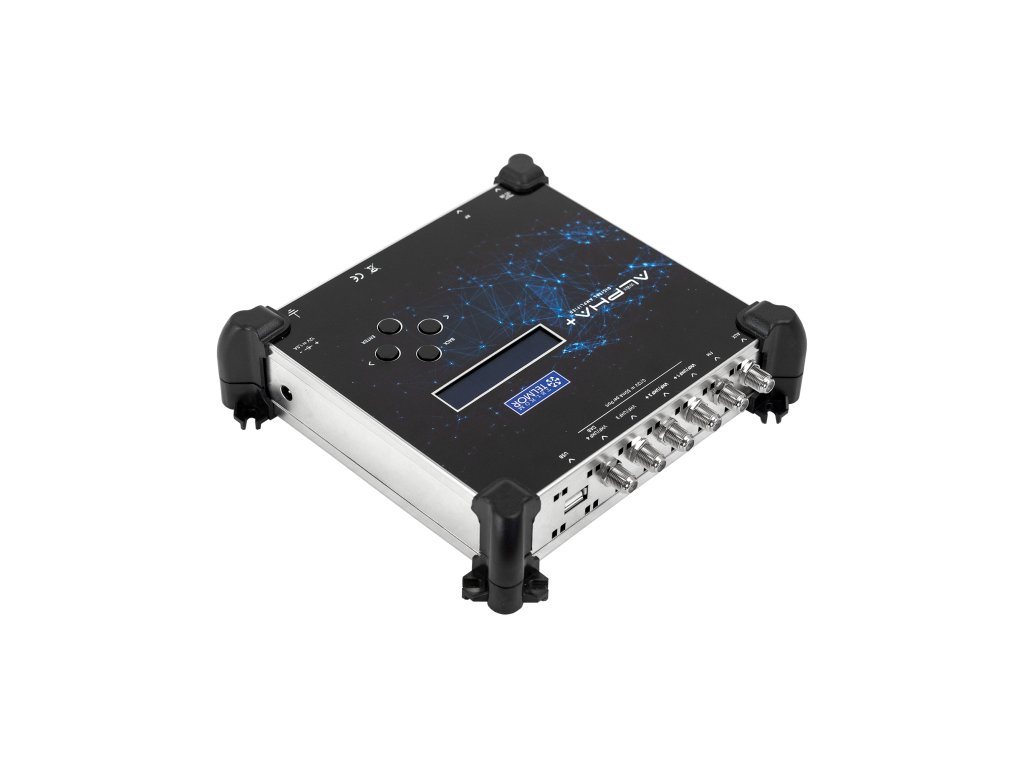

12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB) Működési hőmérséklet: 0~+50 Celsius fok A termék méretei: 200 x 190 x 48 mm Nettó súly: 0,3 kg A WWK ALPHA+ egy új generációs szelektív (csatorna)erősítő.



A TELKOM-TELMOR által a legújabb technológia alapján kifejlesztett, amely biztosítja: - Nagy szelektivitás 32 szűrővel - Nagy erősítés AGC-vel - Védelem a nem kívánt jelek ellen (LTE, 5G) - Kiváló kimeneti jelminőség nem kívánt jelek nélkül.
A készülék ideális első eleme lesz egy elosztóhálózatnak a földfelszíni TV-jelek és más jelek számára, amelyeket tervezünk bevezetni ebbe a hálózatba (pl. AUX portokon keresztül, DAB*, FM).

Optimális kimeneti szintet biztosít, amely 98...118 dBµV tartományban állítható (lehetséges meredekségkorrekcióval).

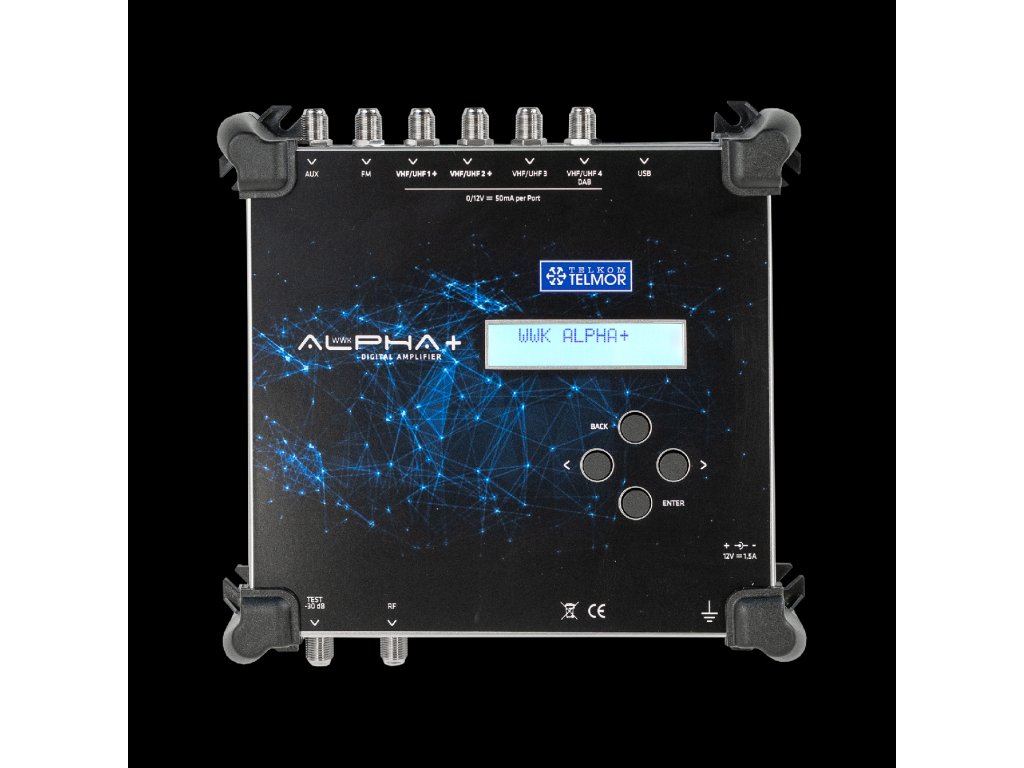

Minden egyes DVB-T/T2 jel a bemeneti és kimeneti frekvencia, valamint a kimeneti szint tekintetében egymástól függetlenül beállítható. Ezen kívül ki tudjuk olvasni a bemeneti teljesítményszintet a kiválasztott frekvenciákon (dinamikus mérés). A telepítés és a paraméterek beállítása a helyi billentyűzet és a nagyméretű VFD kijelző (2x16 karakter) segítségével történik.



Lehetőség van a 700 és 800 MHz-es sávok LTE csatornáinak szűrésére, valamint a portokhoz csatlakoztatott antenna-előerősítők táplálására (VHF/UHF 1..4). A mérőpont 30 dB-es csillapítása lehetővé teszi, hogy egyszerű mérőkön végzett mérésekhez vagy optikai elosztórendszerekhez történő jelcsatlakoztatáshoz további csillapítók formájában lévő tartozékok nélkül is használható legyen.

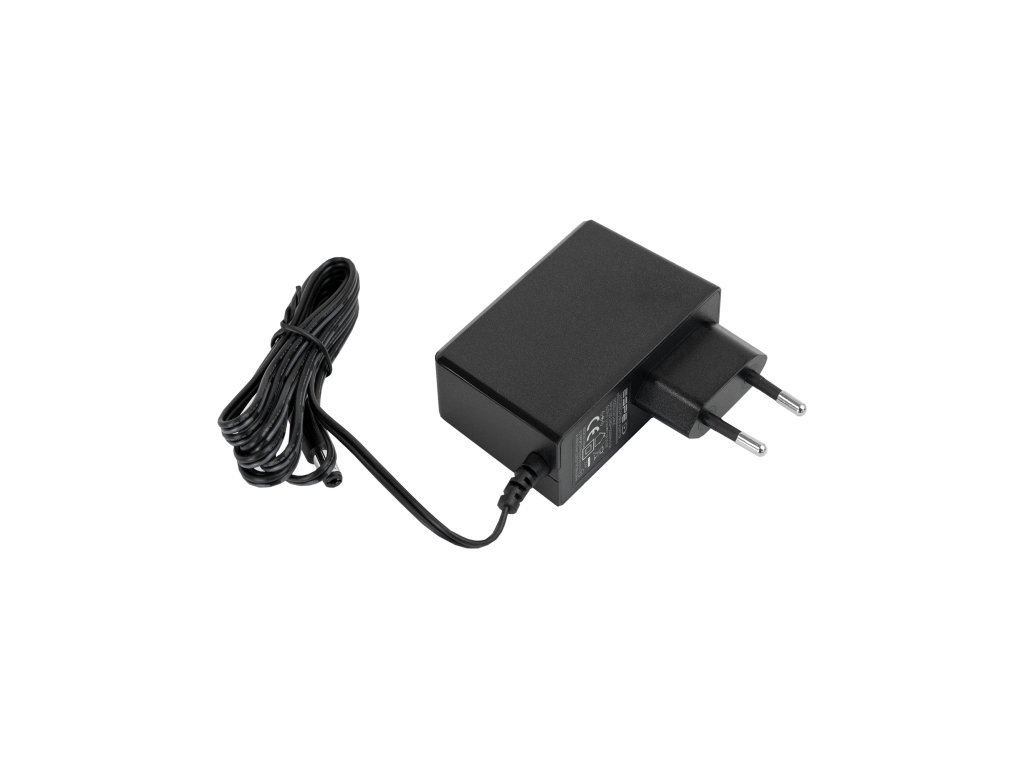

A vékony ház és a külső tápegység lehetővé teszi, hogy a készülék bármilyen szerelőszekrénybe beférjen
