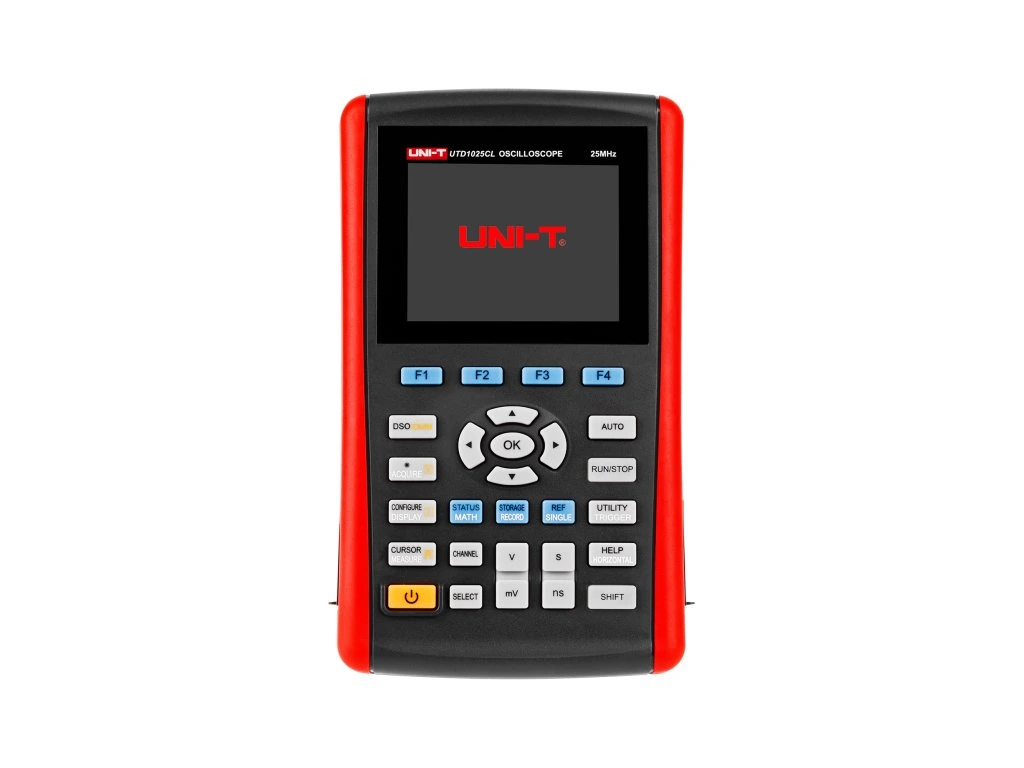

Oszcilloszkóp 25 MHz-es modell UTD1025CL

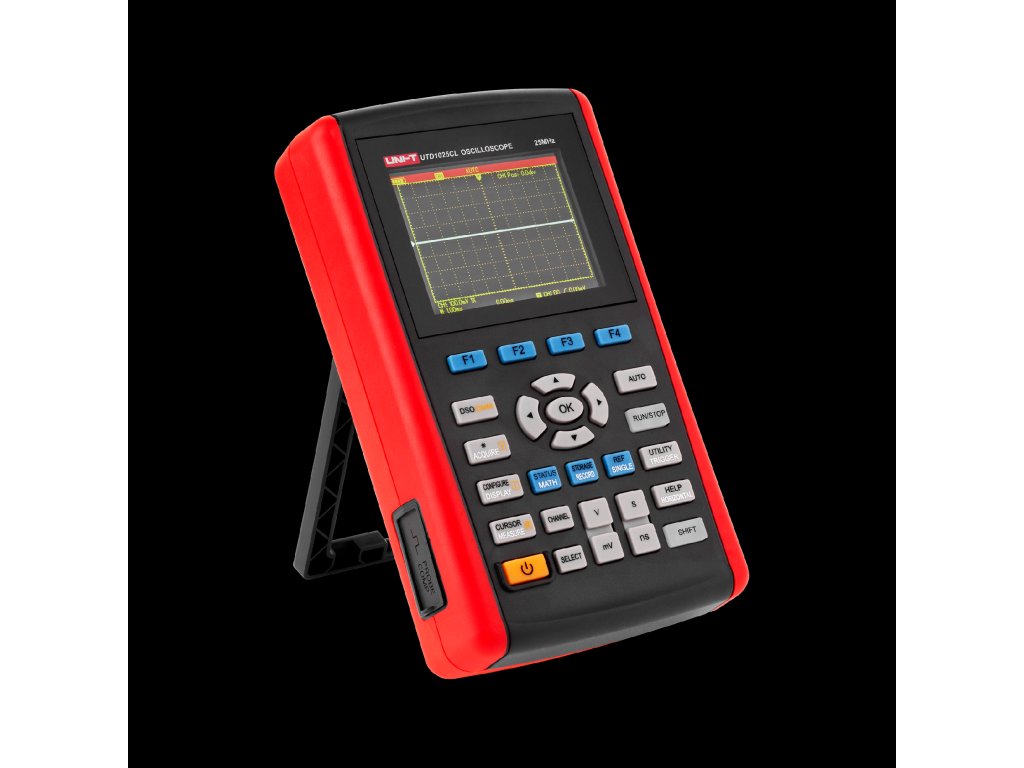

AzUTD1025CL egy kézi 25 MHz-es digitális oszcilloszkóp és multiméter egyben. A műszer előnye a nagy kontrasztú színes LCD kijelző. A 3999-es kijelzővel a feszültségek széles skálájának - akár 200 V/bar - mérései, valamint az áram, ellenállás, diódák, kapacitások és áramkörök folytonossági vizsgálata is rögzíthető. A készülék funkcionalitása egyedi hullámforma-felvétellel, valamint hullámforma-tárolással és -visszahívással is bővül. A készülékházon található USB-port lehetővé teszi a készülék PC-vel való összekapcsolását. A készülék egyedi és egyszerű automatikus beállítással és intelligens szoftverrel is rendelkezik. A beépített újratölthető akkumulátor 8 órás folyamatos működést garantál, amely a készülék áramforráshoz való csatlakoztatásával meg is hosszabbítható.

FŐ PARAMÉTEREK Analóg sávszélesség: 25 MHz Csatornák száma: 1 Ramp-up idő:







<= 14 ns Mintavételi sebesség: 250 MS/s Memóriamélység: 12 kpts Időalap: 10 ns/div ~ 50 s/div Függőleges kitérési érzékenység: 5 mV/div ~ 20 V/div Felvételi módok: Setup, hullámforma, bitkép Trigger módok: Él, impulzusszélesség, meredekség, videó Hullámforma műveletek: FFT Automatikus mérés:




Csúcs-csúcs, amplitúdó, értékek: maximum, minimum, csúcs, mély, átlag, átlag, RMS, előfeszültség, frekvencia, periódus, felfutási idő, lecsengési idő, pozitív/negatív impulzusérték, kitöltési tényező Frekvenciaablak: 6 bit Interfészek: Mini USB MÉRÉS TÉRSÉGE DC feszültség:


v/ 4 V/ 40 V/ 400 V ±(1%+5) Váltakozó feszültség: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5) Egyenáram: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5) Váltakozó áram:

400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5) Ellenállás: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm/ 4 MOhm/ 40 MOhm ±(1,2%+5) Kapacitás:

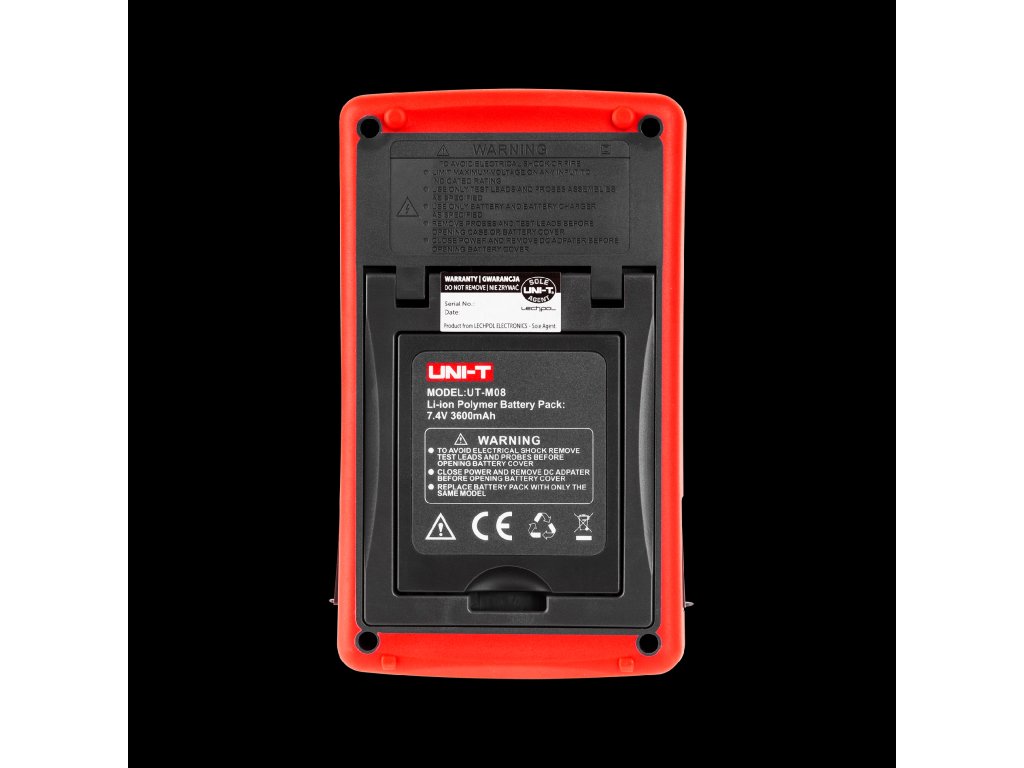

51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5) ÁLTALÁNOS JELLEMZŐK Tápellátás: 7,4 V 3600 mAh lítium-ion akkumulátor; 100 V~240 V AC, 50 Hz/60 Hz Kijelző:

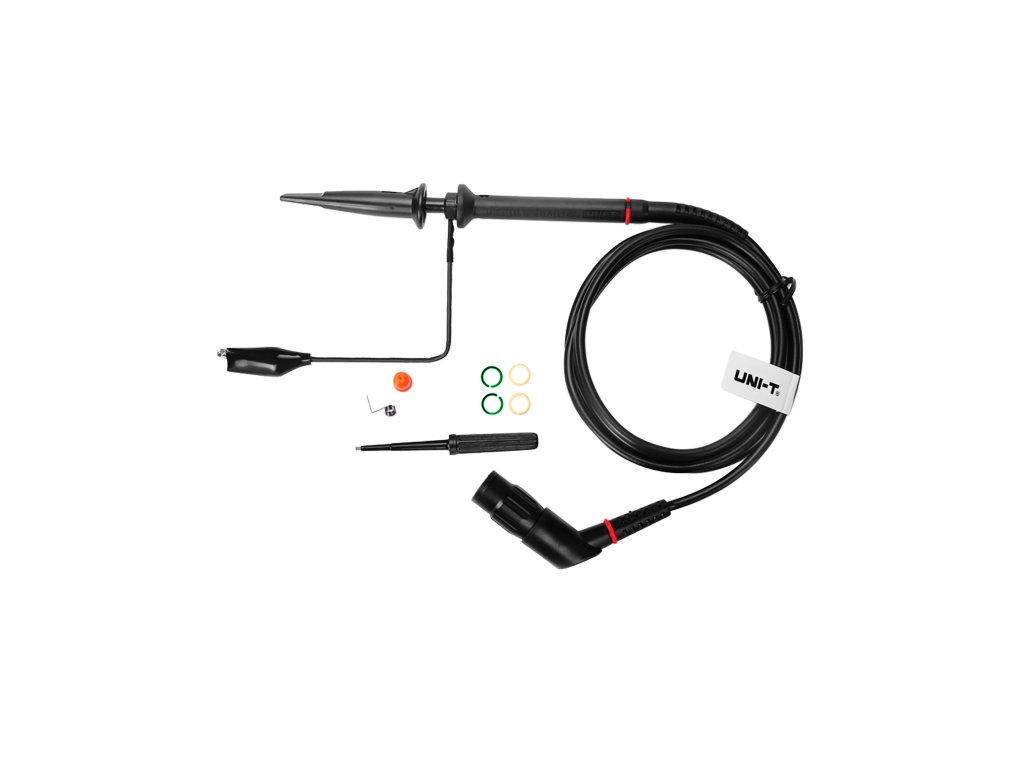

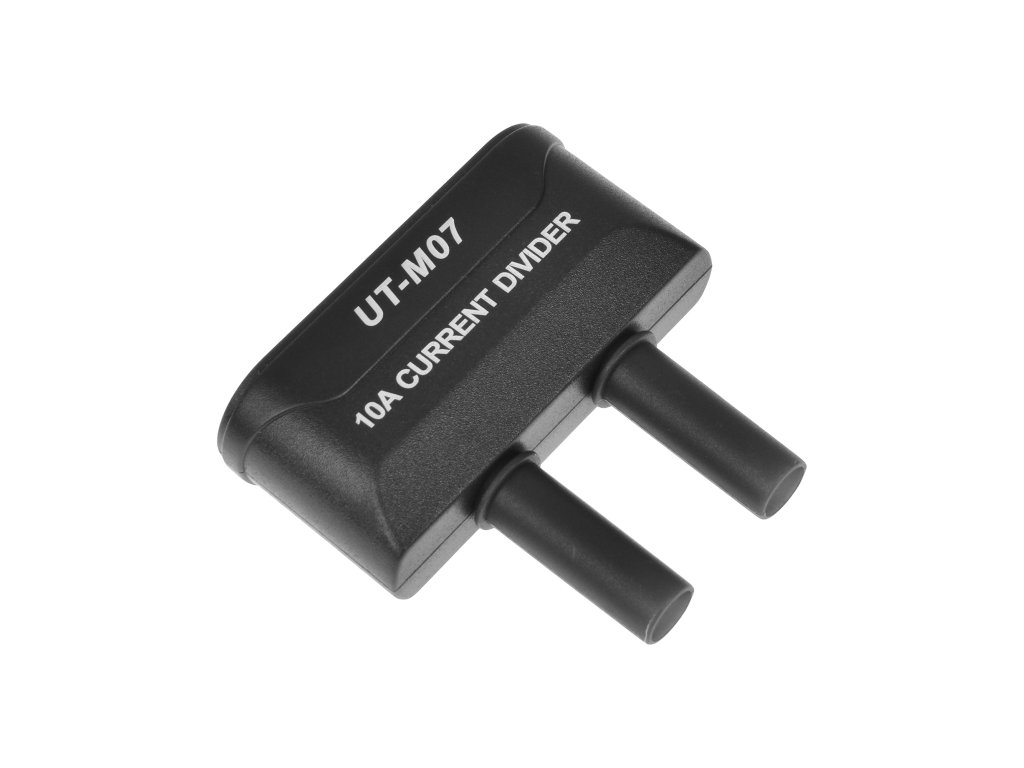

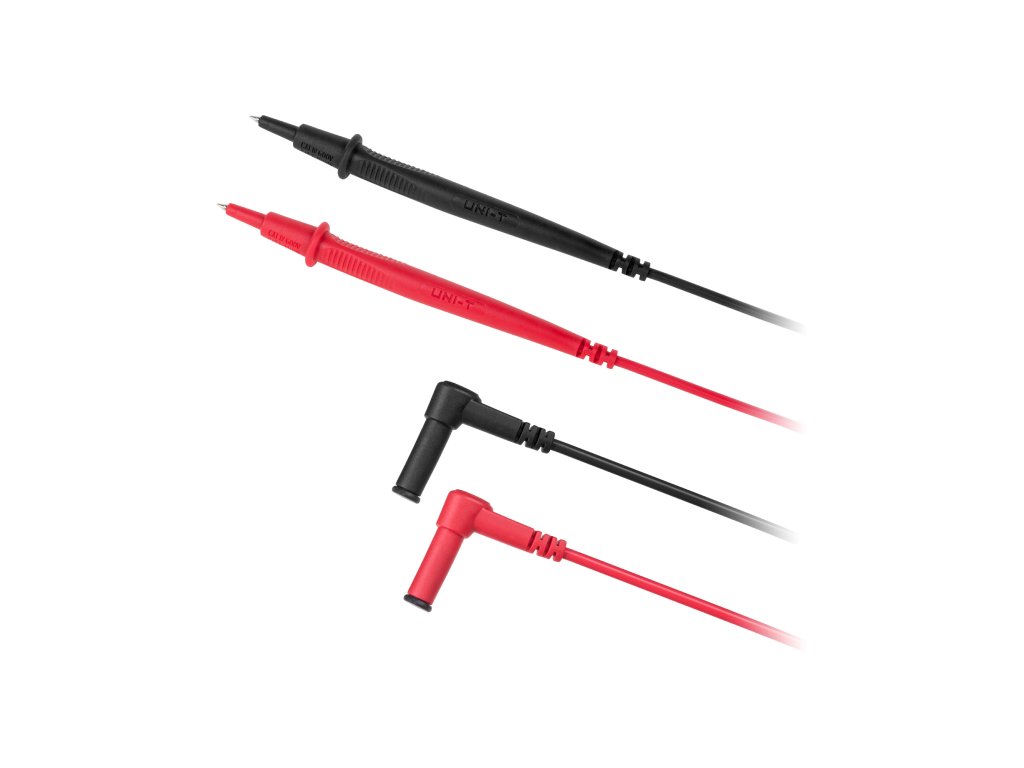

3,5" TFT LCD (320x240 px) Méretek: 199 x 118 x 49 mm Súly: 0,9 kg Tartozékok: tápkábel, mérővezetékek, mérőszonda, USB kábel, tápegység, árammérési tartozékok
