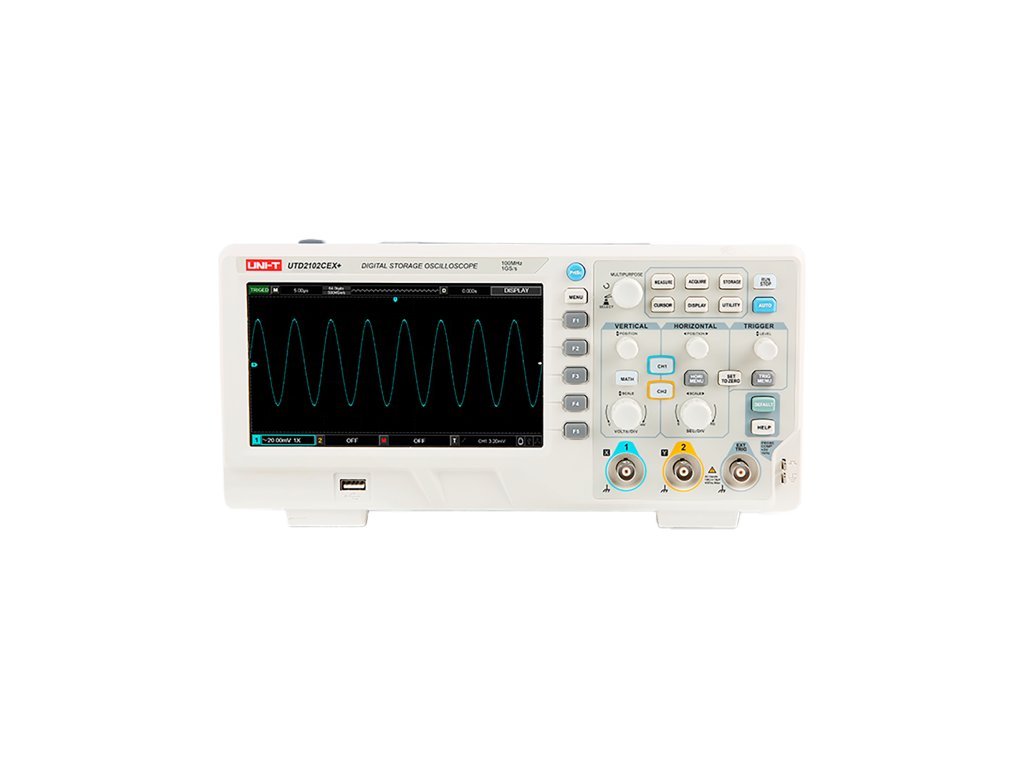

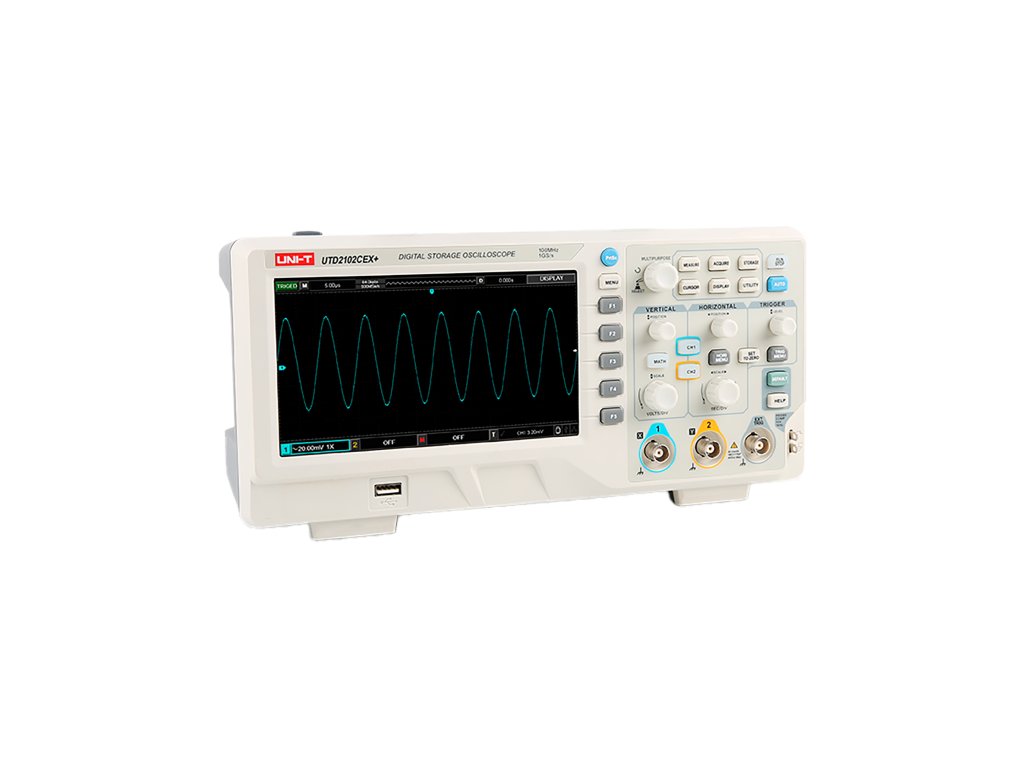

Oszcilloszkóp UTD2202CEX+

Termék részletes leírása

• Analóg csatornaszélesség: 200MHz, 100MHz
• Valódi analóg csatorna mintavételi sebesség: 2GSa/s
• Valódi digitális csatorna mintavételi sebesség: 1GSa/s (csak MSO esetén)
• Analóg csatornák száma: 2 vagy 4
• Az egyes csatornák tárolási mélysége: 56Mpts
• 16 digitális csatorna, tárolási mélység 56Mpts (csak MSO esetén)
• Hullámforma rögzítési frekvencia akár 1.000.000 wfms/s-ig
• Beépített 50 MHz-es kétcsatornás funkcionális/véletlenszerű hullámforma-generátor (csak MSO-S esetén). Támogatja a valós adatok kiolvasását az oszcilloszkóp képernyőjéről a véletlenszerű hullámforma-generátor kimenetére.
• Támogatja a Bode Plot huroktesztelést és -elemzést
• Hardveres valós idejű hullámforma rögzítés és elemzés akár 120 000 képkocka erejéig
• Hullámforma műveletek (+, -, ×, ÷, digitális szűrés, logikai műveletek és speciális műveletek)
• 4M FFT pontok továbbfejlesztéssel, frekvencia beállítás támogatásával, vízesés diagram, detektálás és mérési beállítások stb.
• 36 hullámforma paraméter automatikus mérése
• A pásztázó paraméterek mérésének támogatása
• Multi-Scopes támogatja a többcsatornás független triggerelést és a fluoreszcencia megjelenítést
• Többcsatornás független 7 bites hardveres frekvenciaszámláló
• A DVM támogatja a többcsatornás független tényleges RMS AC/DC érték mérését
• Gazdag triggerelési funkciók: él, impulzus, videó, meredekség, rövid impulzusok, amplitúdó feletti impulzusok, késleltetés, időkorlát, időtartam, beállítás/tartás, N-edik él és minta triggerelés
• Területi triggerelési funkció, amely véletlenszerű jelek rögzítésére és összetett jelek megfigyelésére használható
• Protokoll triggerelési és dekódolási funkció (opcionális): RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay
• Ultra foszfor szuperfluoreszcens kijelző, akár 256 szürkeárnyalatos kijelzéssel
• 8 hüvelykes kapacitív érintőképernyő 800×480-as felbontással, támogatja a különböző gesztusokat: kattintás, görgetés, nagyítás, beállítás, húzás stb.
• Gazdag interfészek: USB Host, USB eszköz, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), AWG, VGA
• SCPI programozható parancsok támogatása a műszerek számára
• Webes hozzáférés és vezérlés támogatása
