Szigetelési ellenállásmérő UT501B

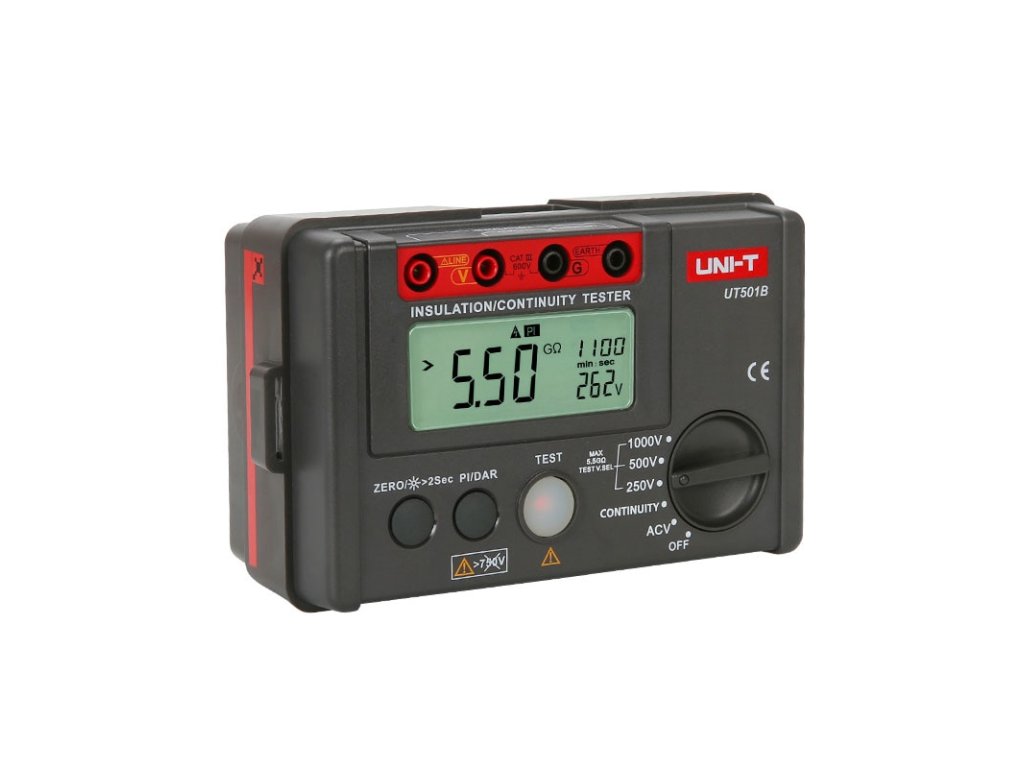

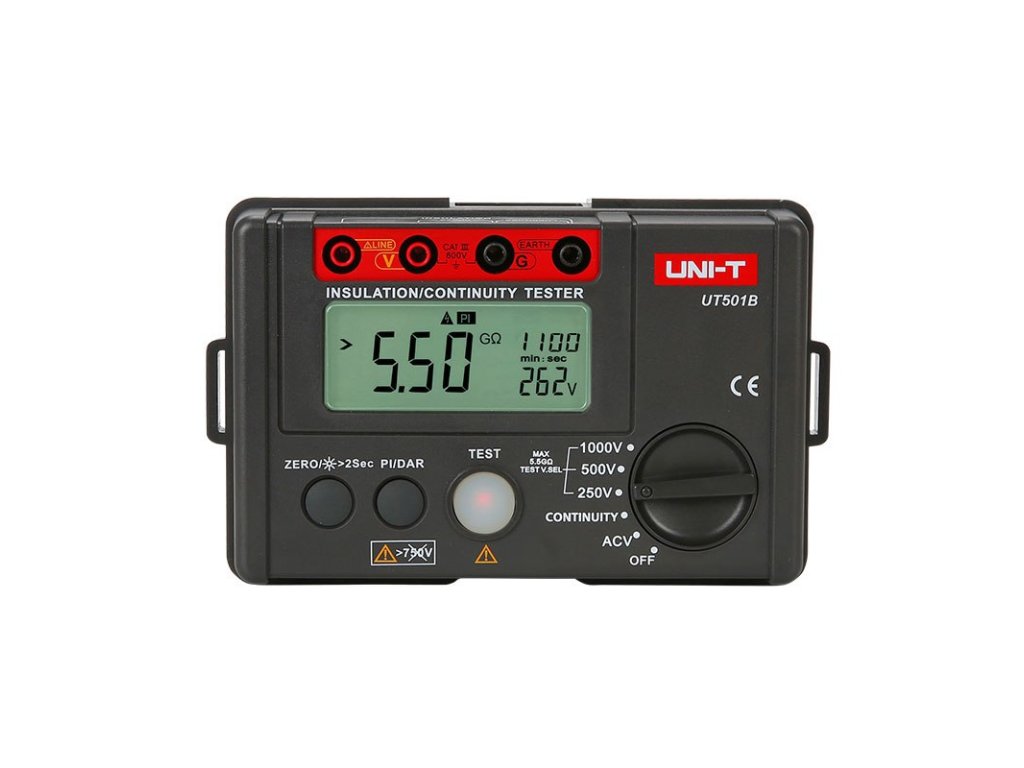

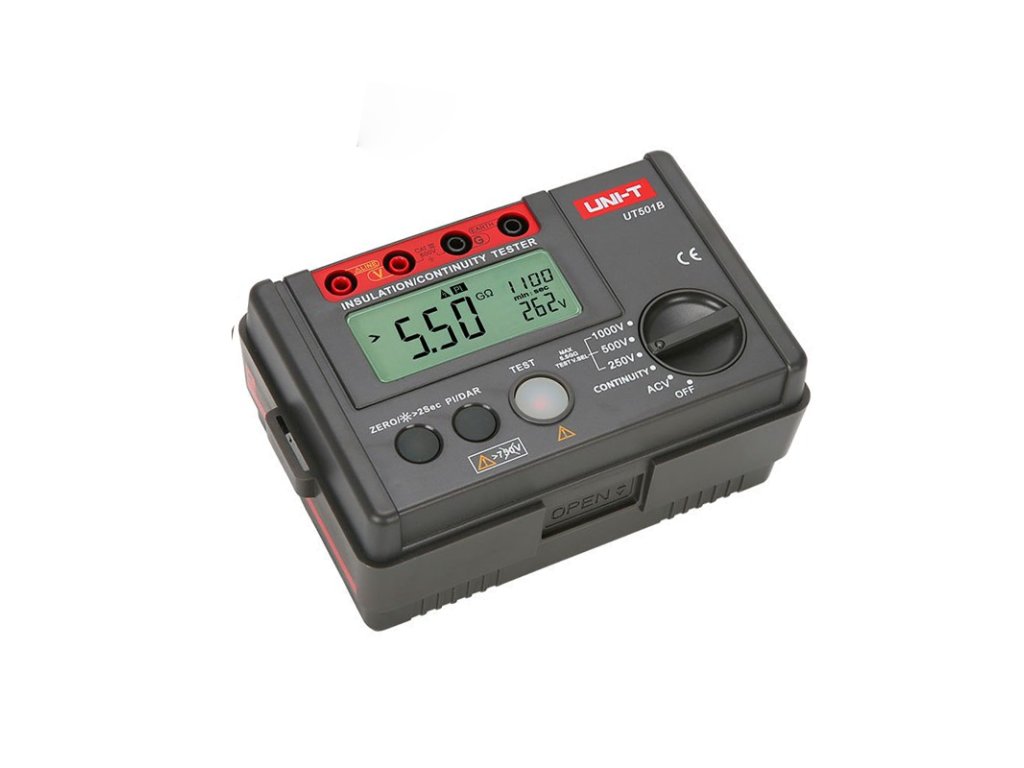

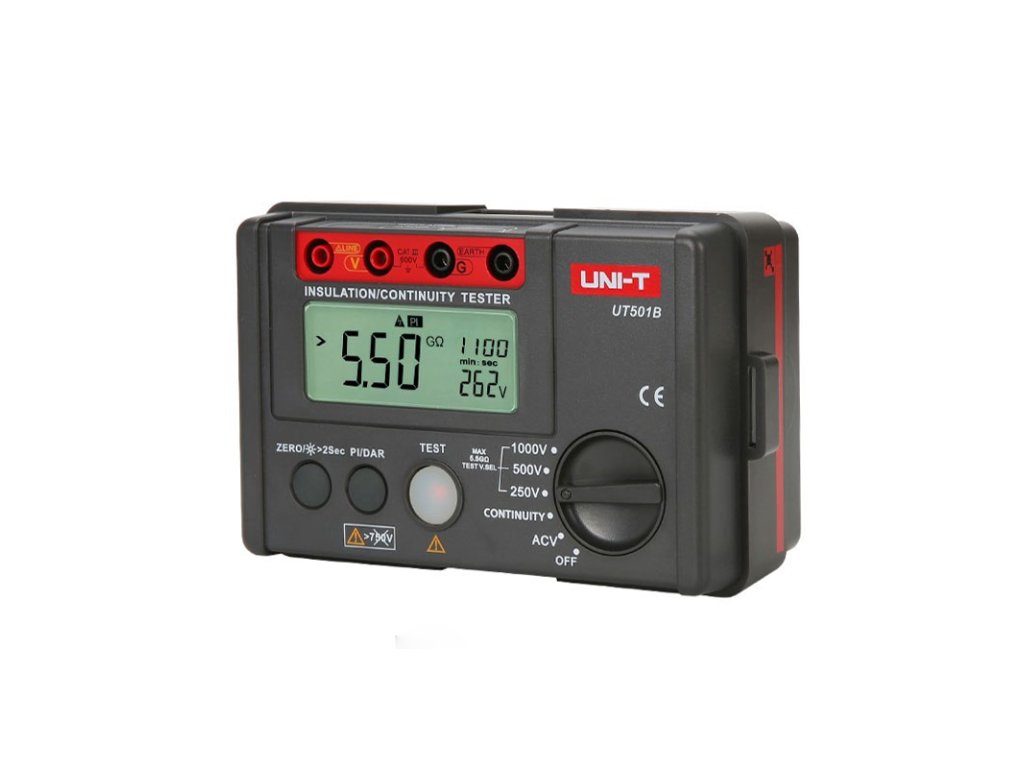

Az UNI-T UT501B szigetelési ellenállásmérő egy digitális mérőműszer, amelyet elektronikai és villamosmérnökök számára terveztek. Lehetővé teszi nagy ellenállások mérését akár 5 GOhm-ig 1000 V-os vizsgálati feszültség mellett. Ezen kívül a mérőműszer lehetővé teszi a váltakozó feszültség mérését és a kis ellenállások mérését. Egyéb funkciók közül érdemes megemlíteni a dielektromos abszorpciós vizsgálatot, a polarizációs indexelést vagy a nullázási funkciót. Ez a modell megfelel az IECG1010 szabványnak.

MÉRÉSTARTOMÁNY Szigetelési ellenállás: 250 V-os vizsgálati feszültséghez: 0 ~ 5 GOhm - 0 ~ 99,9 MOhm ±(3%+5) - 100 MOhm ~ 5 GOhm ±(5%+5) 500 V-os vizsgálati feszültséghez: 0 ~ 5 GOhm - 0 ~ 99,9 MOhm ±(3%+5) - 100 MOhm ~ 5 GOhm ±(5%+5) 1000 V-os vizsgálati feszültséghez:



0 ~ 5 GOhm - 0 ~ 99,9 MOhm ±(3%+5) - 100 MOhm ~ 5 GOhm ±(5%+5) Vizsgálati áram: 0 ~ 5 GOhm - 0 ~ 99,9 MOhm ±(3%+5) - 100 MOhm ~ 5 GOhm ±(5%+5) Vizsgálati áram: 0 ~ 5 GOhm - 0 ~ 99,9 MOhm ±(3%+5)
-










50 V (R=50 kOhm) 1mA 0%~10% - 100 V (R=100 kOhm) 1mA 0%~10% - 250 V (R=250 kOhm) 1mA 0%~10% - 500 V (R=500 kOhm) 1mA 0%~10% - 1000 V (R=1 MOhm) 1mA 0%~10% Rövidzárlati áram: <2mA EGYÉB MÉRÉSI TARTOMÁNY AC feszültség:





(kb. 5 V/>200 mA) ±(2%+3) Kisebb ellenállások: 0,1 Ohm~200 Ohm (kb. 5 V/>200 mA) ±(2%+3) KIEGÉSZÍTŐ JELLEMZŐK A mérési tartományok automatikus kiválasztása Dielektromos abszorpciós vizsgálat:






60s/15s, 60s/30s Polaritás indexelés Alacsony elemszint jelző Nagyfeszültség figyelmeztetés Háttérvilágítású LCD kijelző Zümmögő segédkijelző Maximális leolvasás:

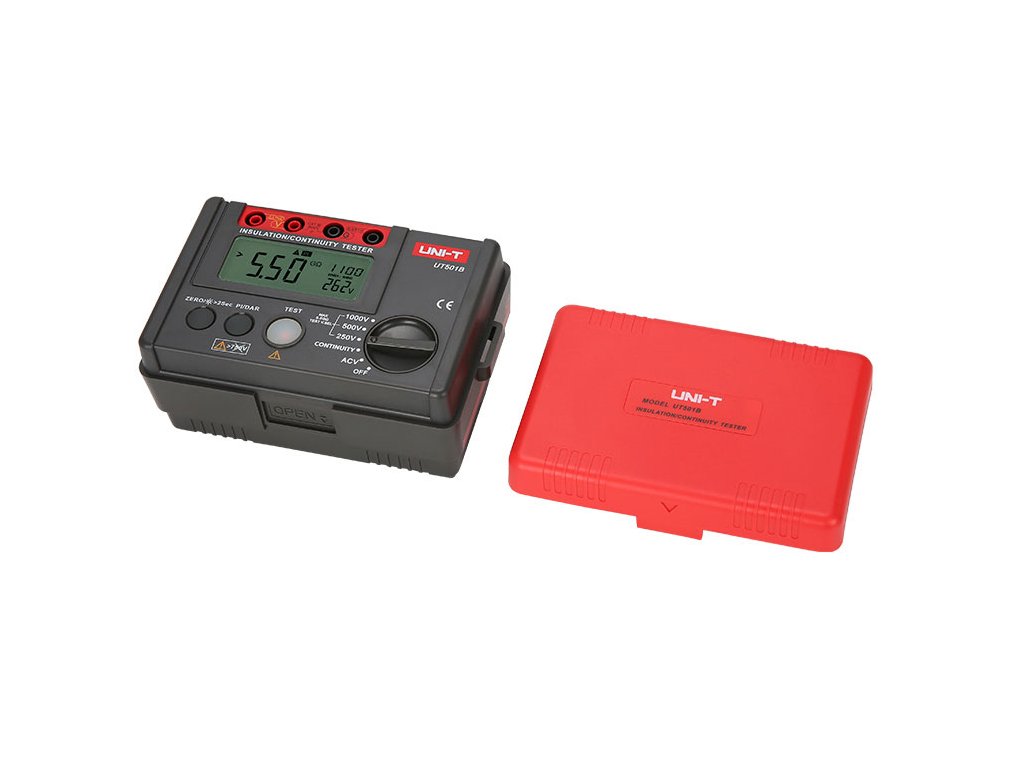

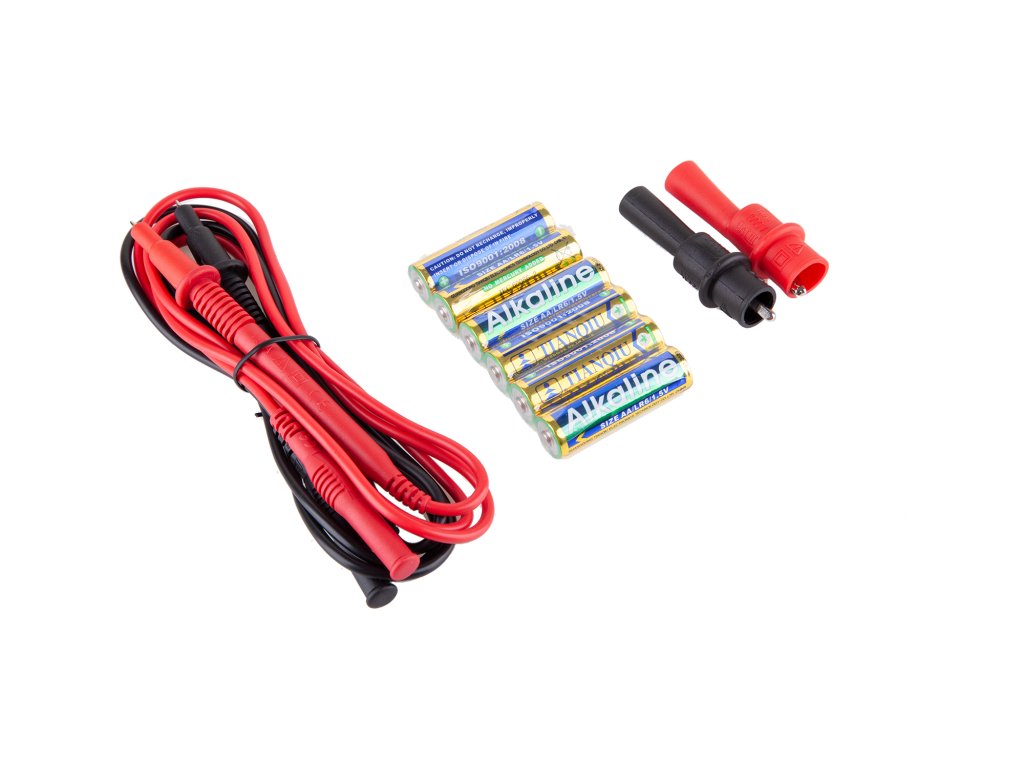

2000 Automatikus kikapcsolás Zéró funkció ÁLTALÁNOS JELLEMZŐK Tápellátás: 6x 1,5V (LR6) elem Kijelző: 70,6 x 34 mm Termékméretek: 150 x 100 x 71 mm Termék súlya: 0,5 kg Tartalmazza: elemek, mérővezetékek, lépcsőbilincsek, hordtáska
