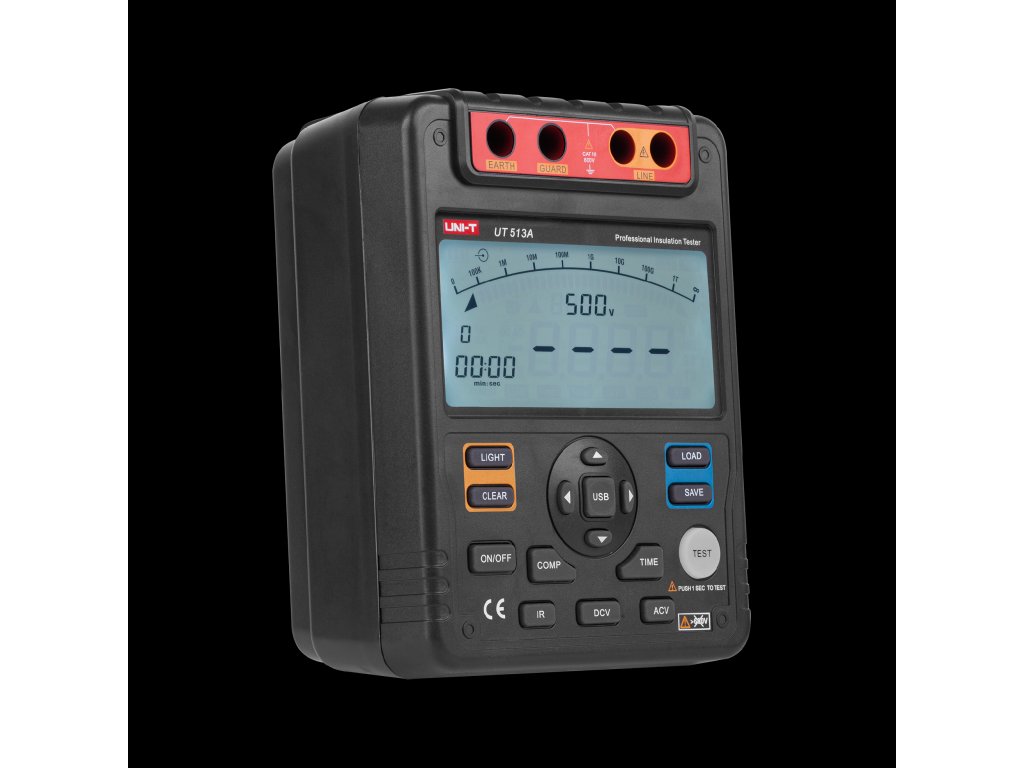

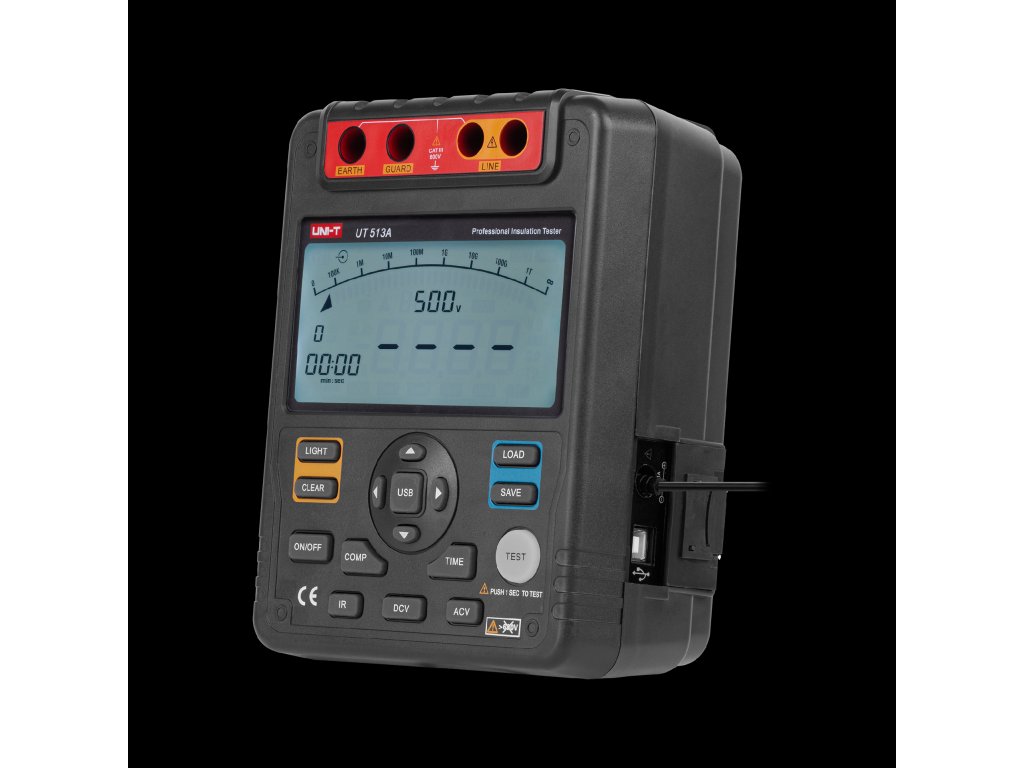

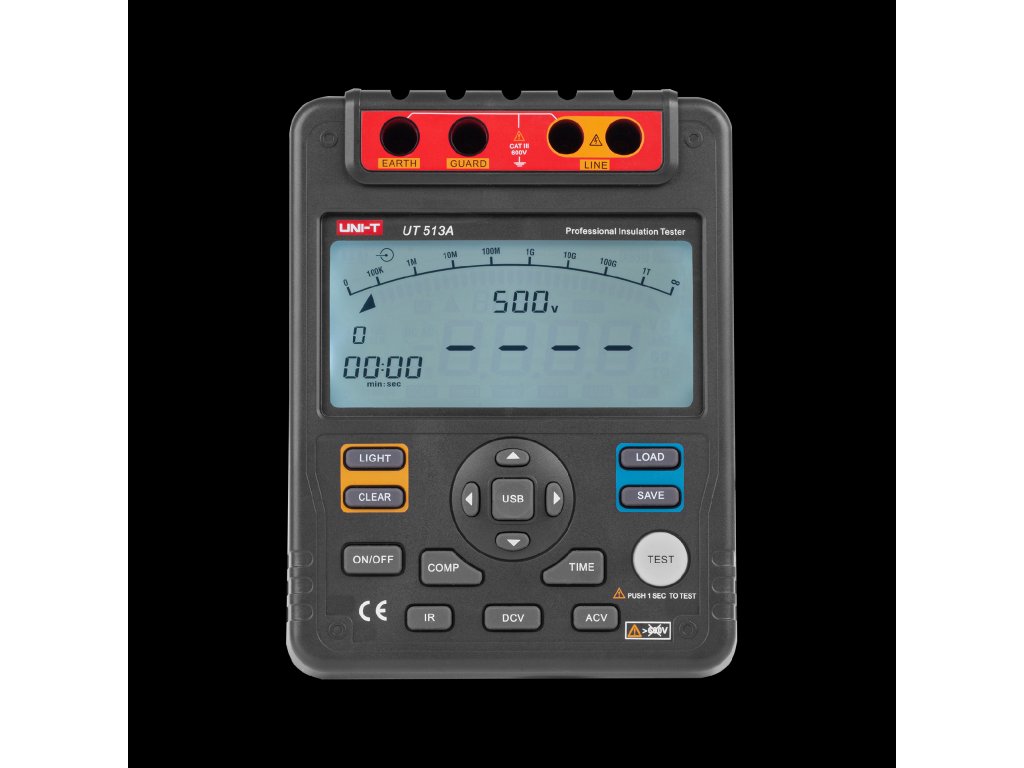

Szigetelési ellenállásmérő UT513A

Az UNI-T UT513A szigetelési ellenállásmérő egy digitális mérőműszer, amelyet elektronikai és villamosmérnökök számára terveztek. Lehetővé teszi nagy ellenállások mérését akár 1000 GOhm-ig 5000 V-os vizsgálati feszültség mellett. A számos egyéb funkció közül érdemes megemlíteni a dielektromos abszorpciós vizsgálatot, a polarizációs indexelést vagy az összehasonlító funkciót. Ez a modell megfelel az IECG1010 szabványnak.

MÉRÉSTARTOMÁNY Szigetelési ellenállás Vizsgálati feszültséghez: - 500 V: 0 ~ 20 GOhm - 1000 V: 0 ~ 40 GOhm - 2500 V: 0 ~ 100 GOhm - 5000 V: 0 ~ 1000 GOhm Pontosság: - 500 V: 0 ~ 1000 GOhm - 2500 V: 0 ~ 100 GOhm - 5000 V: 0 ~ 1000 GOhm Pontosság: - 500 V: 0 ~ 20 GOhm - 1000 V: 0 ~ 40 GOhm - 2500 V: 0 ~ 100 GOhm:
-




0 ~ 99,9 MOhm ±(3%+5) - 100 MOhm ~ 9,99 GOhm ±(5%+5) - 10 GOhm ~ 99,9 GOhm ±(10%+5) - 100 GOhm felett ±(20%+5); <50% relatív páratartalom mellett Rövidzárlati áram: 0 ~ 99,9 GOhm ±(3%+5) - 100 MOhm ~ 9,99 GOhm ±(5%+5) - 10 GOhm ~ 99,9 GOhm ±(10%+5) - 100 GOhm felett ±(20%+5); <50% relatív páratartalom mellett:




<2 mA Vizsgálati áram: 1 ~ 1,2 mA TOVÁBBI MÉRÉSTARTOMÁNYOK Egyenfeszültség: 30 ~ 600 V ±(2%+3) Váltakozó feszültség: 30 ~ 600 V ±(2%+3) Váltakozó feszültség: 1 ~ 1,2 mA:










30 ~ 600 V ±(2 %+3); 50/60 Hz Dielektromos abszorpció Polarizációs index KIEGÉSZÍTŐ JELLEMZŐK A mérési tartományok automatikus módosítása Összehasonlító funkció Alacsony akkumulátorjelző Nagyfeszültség figyelmeztetés Háttérvilágítású LCD kijelző Analóg bargraph Felvételi memória:










18 Automatikus kikapcsolás ÁLTALÁNOS JELLEMZŐK USB-port Tápellátás: 8x 1,5 V-os elem (LR14) Kijelző: 123 x 58 mm Méretek: 202 x 155 x 94 mm Súly: 2 kg Tartalmazza: speciális mérőkábelek krokodilokkal, USB-kábel, külső tápegység, elemek, tok
