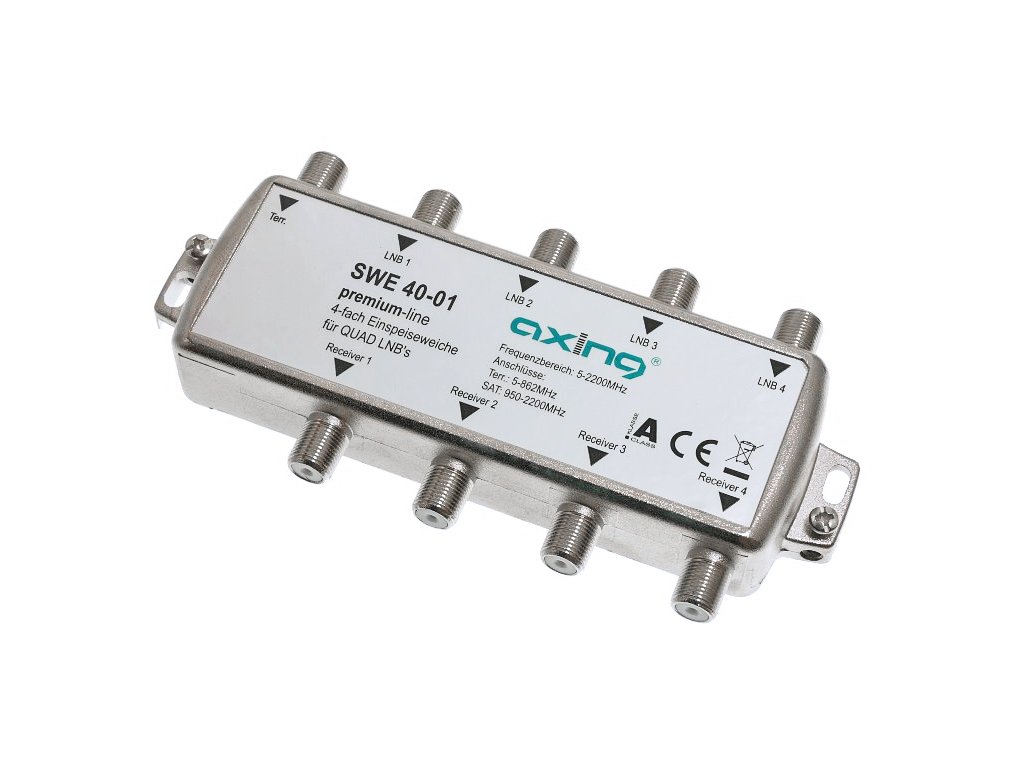

TV és SAT jel kombinátor AX SWE 40-01

Az SWE 40-01 diplexer lehetővé teszi a földi TV jelek (ter bemenet - frekvenciák a 47-860MHz tartományban) és négy műholdas jel (frekvenciák a 950-2150MHz tartományban két polarizációból) kombinálását és 4 független vételi pontra való küldését; a kombinált jel TV és műholdas rádió felé történő elosztásához négy GARSAT típusú aljzatra van szükség); Műszaki adatok: modell:



Axing SWE40-01; frekvenciatartomány a bemenethez: 47-862MHzRTV: 47-862MHz; frekvenciatartomány a műholdas bemenethez: 950-2250MHz; 8dB RTV átviteli sáv csillapítás: 2dB Sat átviteli sáv csillapítás:




f-típusú aljzatok; passzív, tápellátást nem igénylő elem; beltéri használatra; méretek: 138x127x48mm; szerelőfuratok távolsága: 120mm (vízszintes) és 110mm (függőleges);
