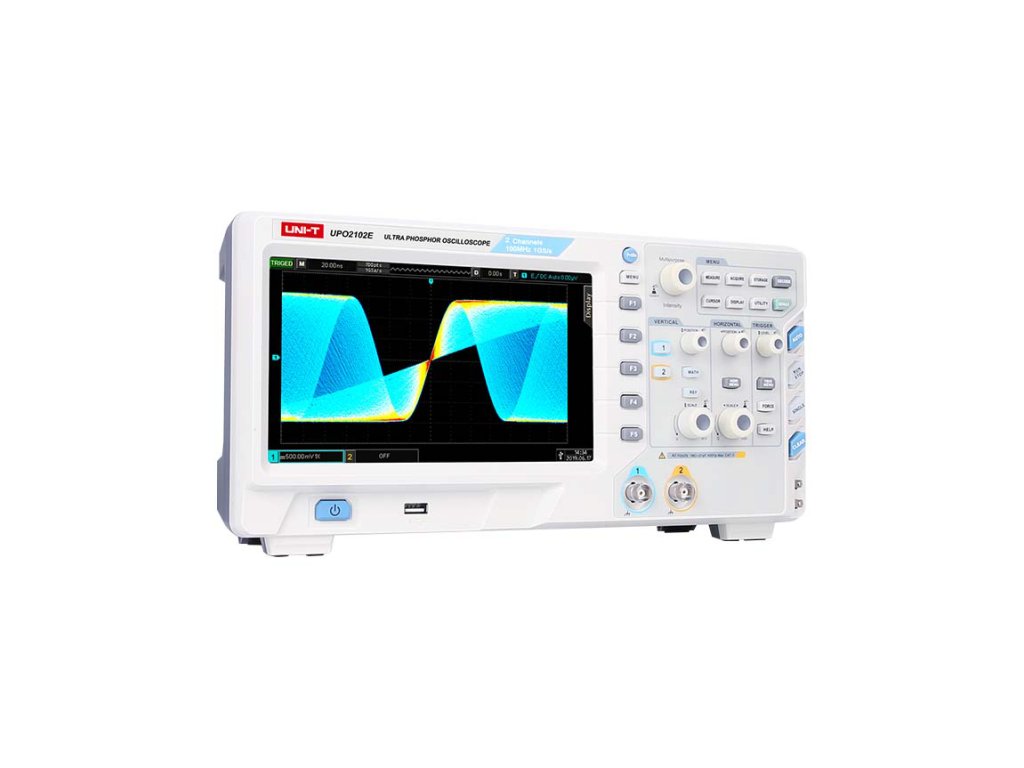

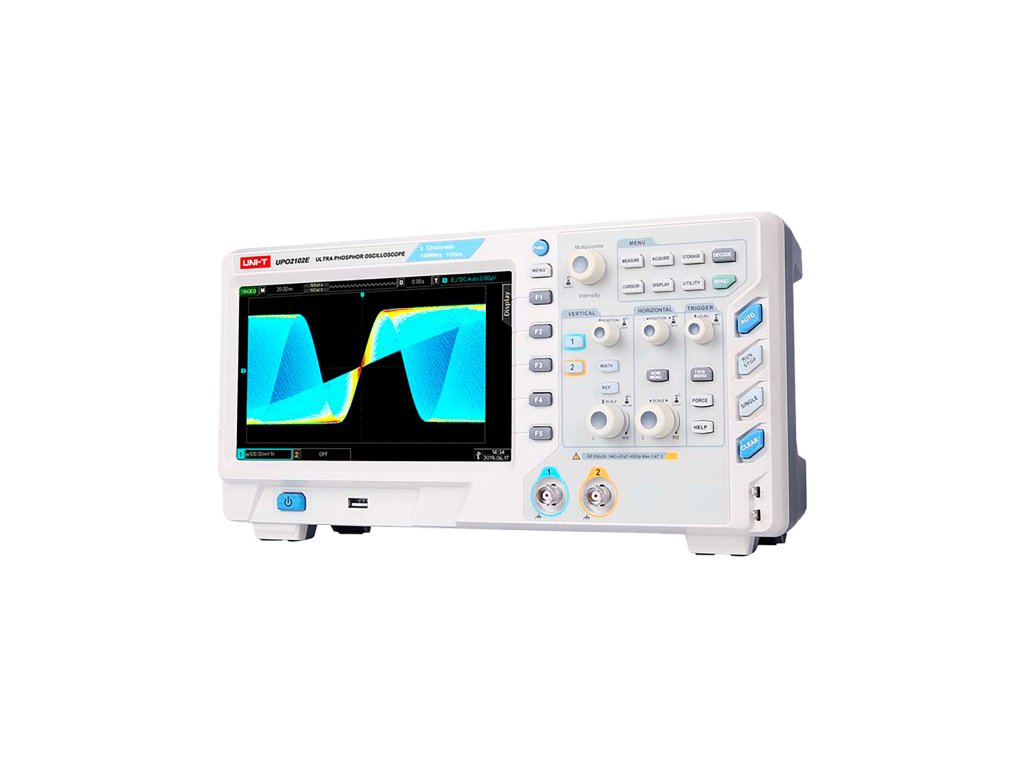

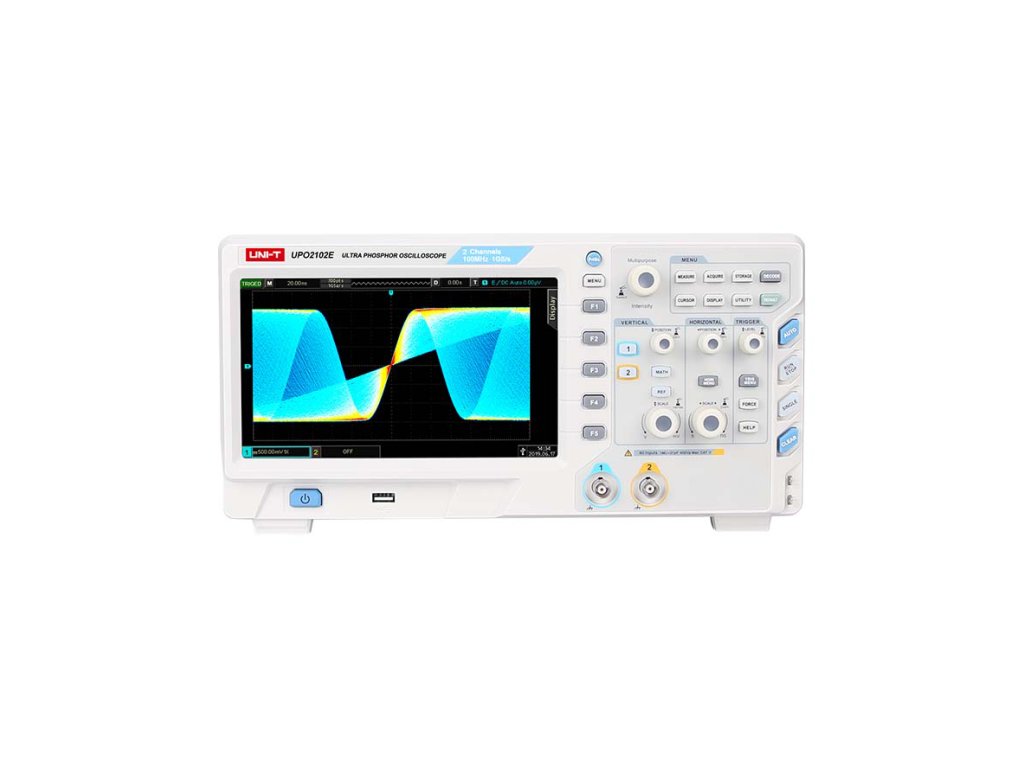

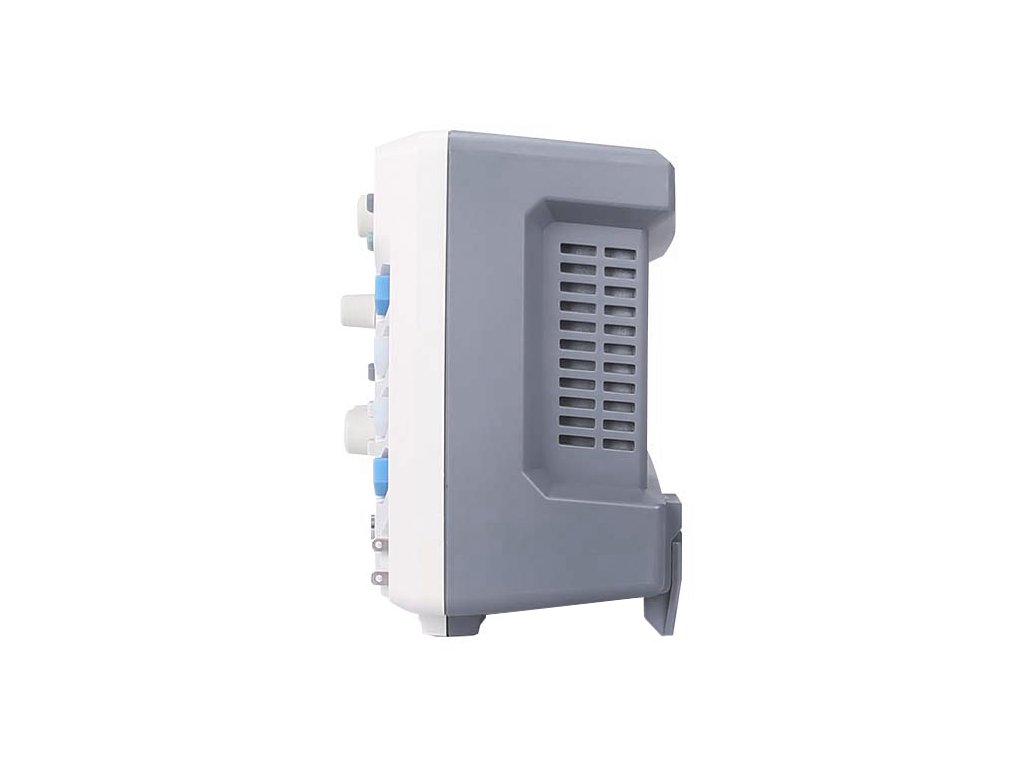

Uni-T UPO2102E oszcilloszkóp

Analóg sávszélesség: 100 MHz Ramp-up idő: <=3,5 ns Csatornák száma: 2 Mintavételi sebesség: 1 GS/s Memóriamélység: 56 Mpts (1 csatorna) Hullámforma érzékelési sebesség:


83 000 wfms/s Időalap: 5 ns/div~50 s/div Bemeneti impedancia: (1MOhm ±2%) II (20 pF ±3 pF) Vertikális torzítási érzékenység: 1 mV/div~20 V/div (1M?




) Jelerősítés pontossága: <=±3% Hullámforma rögzítés: 65,000 képkocka Triggermódok: él, impulzusszélesség, futás, ablak, N-él, késleltetés, időkorlát, időtartam, beállítás/állás, lejtés, videó, kód Soros busz dekódolási lehetőségek: RS232/UART, I2C Hullámforma műveletek:
A+B, A-B, AxB, A/B, FFT, logikai műveletek, fejlett Automatikus környezeti mérés 27 paraméter: Csúcs-csúcs, amplitúdó, maximum, minimum, felső, alsó, közép, közép, ciklus közép, RMS, ciklus RMS, terület, ciklus terület, túllövés, túllövés, túllövés, előjel, frekvencia, ciklus, emelkedési idő, esési idő, pozitív impulzus, Negatív impulzus, Pozitív impulzusszám, Negatív impulzusszám, Késleltetés A->B (emelkedő él), Késleltetés A->B (csökkenő él), Késleltetés B->A (emelkedő él), Késleltetés B->A (csökkenő él).



Eredménymegjelenítési típusok: 5 mérés egyidejű megjelenítése Mérési statisztikák: Átlag, Max, Min, standard eltérés, mérésszám Frekvenciaablak: 6 bit Interfészek:





USB-Host, USB-eszköz, LAN, AUX (Trig Out, Pass/Fail) Általános funkciók: Tápellátás: 100V~240VAC, 50Hz/60Hz Kijelző: 8" TFT LCD, WVGA (800×480 px) Súly: 3,5kg Méretek: 336mm×164mm×108mm
